Velge intern klaring eller forhåndsbelastning
Driftsklaringen eller forspenningen i et lager påvirker blant annet friksjonen, størrelsen på lastsonen og utmattingstiden til et lager. Diagram 1 viser forholdet mellom disse parameterne. Diagrammet er generalisert og basert på rullelager under radiell belastning.
For generelle bruksområder bør driftsklaringsområdet være innenfor den anbefalte sonen vist i diagram 1.
Velge innledende intern klaring og Valg av forhåndsbelastning beskriver påvirkningsfaktorene som må vurderes og gir metodene som du kan bruke til å beregne den innledende interne klaringen som er nødvendig for å oppnå graden av klaring/forbelastning som kreves av din applikasjon.

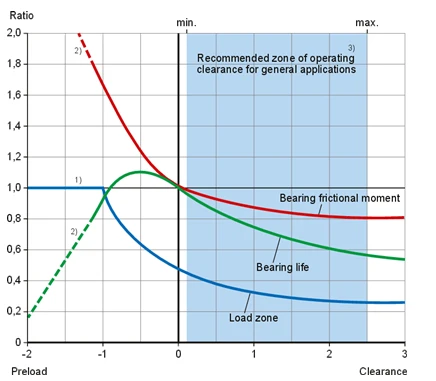

diagram 1 - Driftsklarering eller forhåndsbelastning versus hovedoperasjonskriterier
Lagerets indre klaring (fig. 1) er definert som den totale avstanden som den ene lagerringen kan beveges i forhold til den andre i radiell retning (radial indre klaring) eller i aksial retning (aksial indre klaring).
Innledende innvendig klaring er den indre klaringen i lageret før montering.
Montert klaring er den interne klaringen i lageret etter montering, men før drift.
Driftsklaring er den indre klaringen i lageret når det er i drift og har nådd en stabil temperatur.
I de fleste applikasjoner er den innledende interne klaringen i et lager større enn driftsklaringen. Dette er på grunn av effektene av:
interferens passer med akselen og/eller huset
termisk utvidelse av lagerringene og tilhørende komponenter
Lagre må ha passende driftsklaring for å fungere tilfredsstillende (viktigheten av å velge riktig klaring/forspenning).
I de fleste tilfeller krever lagre en viss grad av klaring (Velger innledende intern klaring). I noen tilfeller kan de imidlertid kreve forhåndsbelastning, dvs. negativ klaring (velger forhåndsbelastning).
Som en generell regel:
Kulelager bør ha en driftsklaring som er praktisk talt null.
Sylindriske, nåle-, sfæriske og CARB-toroidale rullelager krever vanligvis minst en liten driftsklaring.
Koniske rulle- og vinkelkontaktkulelager bør ha en liten operativ klaring, unntatt i applikasjoner der det kreves høy grad av stivhet eller posisjonskontroll, i så fall kan de monteres med en viss grad av forspenning.
