Hva er rullelager

Rullelagre brukes til å erstatte glidebevegelse med lavfriksjon, rullende bevegelse i roterende applikasjoner. De viktigste typene rullelager er sylindriske, sfæriske og koniske. Generelt gir rullelagre høyere belastningskapasitet enn kulelager av samme størrelse. Hvis du vil vite spesifikasjonene og prisene på rullelager, vennligst kontakt oss!

Fordel med rullelager

Presisjon:Rullelager tilbyr høy presisjon, som muliggjør presis lineær bevegelse.

Vektgrense
På grunn av deres overlegne design, kan rullelager håndtere byrder fra flere retninger, noe som øker lastekapasiteten betydelig.

Stivhet
Den sirkulære fire-rads utformingen av rullelagerføringer gir økt stivhet, noe som gjør dem egnet for tunge applikasjoner.

Selvsmørende
Enkelte rullelagre har selvsmørende pakker som reduserer vedlikeholdsbehov og øker lagrenes levetid.

Allsidighet
Rullelager gir et stort utvalg av lineære lagre egnet for ulike bruksområder, alt fra små elektroniske enheter til store industrimaskiner.

Støyreduksjon
Rullelager kan også bidra til mer stillegående drift av maskineri. Siden de genererer mindre friksjon og vibrasjoner, genererer de vanligvis mindre driftsstøy enn andre lagervarianter.

Effektivitet
Designet gjør at rullelager kan operere ved høye hastigheter med minimalt energitap. Det gjør dem til et levedyktig alternativ for en rekke bevegelseskontrollsystemer.

Type rullelager

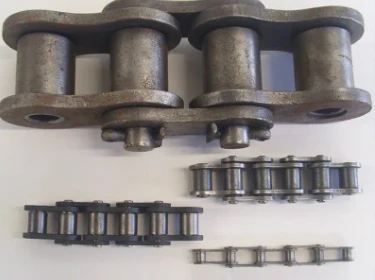

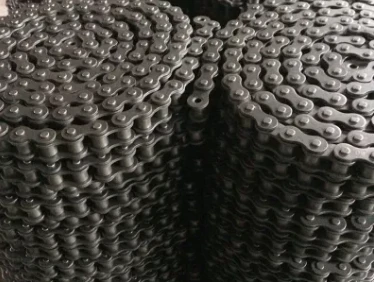

B Series Simplex/Duplex/Triplex Roller Chain& Bushing Chains

Sfæriske rullelager

Det sfæriske lageret består av en indre ring med to løpebaner skråstilt i vinkelen på lageraksen, en ytre ring med en felles sfærisk løpebane, sfæriske rulleelementer, bur og, i noen design, indre senterringer.

Sylindriske rullelager

Disse lagrene har sylindriske ruller i lineær kontakt med løpebanene, men er ikke ekte sylindre. I stedet har de kronede eller flytende ender for å lindre stress. Du kan finne dem i enkelt- eller dobbeltradskonfigurasjoner. Uansett hvilket valg du velger, gir geometrien dem større radiell belastningskapasitet i høyhastighetsapplikasjoner. Ikke desto mindre har de moderat belastningskapasitet.

Koniske rullelager

Koniske ruller er designet etter prinsippet om at kjegler kan rulle over hverandre uten å skli. De inneholder en indre og ytre ring og rader med ikke-separerbare kjeglemontasjer. Koniske koniske rullelager kjører på koniske løpebaner som tilsvarer lagrenes koniske design. På grunn av deres store overflate-kontakt, kan koniske ruller tåle tunge radielle, aksiale og skyvebelastninger, vanligvis ved bruk med moderat hastighet.
De ligner veldig på sylindriske lagre, men hvis du bestemmer deg for hvilken du skal kjøpe, er hovedforskjellen her: sylindriske rullelagre håndterer bare begrensede trykkbelastninger. Samtidig kan deres koniske motstykker håndtere betydelige skyvebelastninger. Koniske rullelagre er vanligvis tilgjengelige i tommer og metriske størrelser.

Nålrullelager

Disse valsene har tynne og lange lagre plassert horisontalt i lagerhuset. De kan ha koniske ender for å opprettholde rulleposisjonen eller halvkuleformede ender for fri lagerbevegelse. Nålelager er en variant av sylindriske lagre. Designene deres i koppstil gjør dem i stand til å motstå høye radielle belastningskapasiteter i applikasjoner som krever høyhastighets rotasjonsnøyaktighet.
Den primære fordelen med nåleruller er deres evne til å bruke den parrende overflaten som indre eller ytre løpebaner, eller begge deler. Konstruksjonen gir også store oljereservoarer samtidig som den opprettholder et minimalistisk tverrsnittsdesign. Du finner nåleruller med eller uten innerring.

Trykkrullelager

Trykklagre er spesifikke roterende lagre som brukes til å håndtere høye belastninger i fiendtlige miljøer. De kan ha forskjellige rullende elementer, inkludert nåler, koniske, sfæriske eller sylindriske ruller, som deler lagerringene. Trykkruller håndterer aksiale og skyvebelastninger parallelt med akselens akse. Deres hastighetsvurdering varierer basert på rulleelementet som brukes. For eksempel er kuletrykklager utmerket for høyhastighetsapplikasjoner, men sylindriske rullelager er begrenset til moderate hastigheter.

Forskjellen mellom kulelager og rullelager

Rullelager

Høyere lastekapasitet:På grunn av linjekontakt kan rullelagre støtte tyngre radielle belastninger.
Utvalg av design:Ulike design som sylindrisk, konisk, sfærisk og nål passer til ulike bruksområder.
Varighet:Robust til å håndtere tyngre last uten å deformeres.
Mindre følsomhet:Mer motstandsdyktig mot støtbelastninger og feiljustering sammenlignet med kulelager.

Ulemper
Friksjon:Har typisk litt høyere friksjonskoeffisient sammenlignet med kulelager.
Størrelse:Vanligvis større, krever mer plass i maskineri.
Vedlikehold:Kan kreve hyppigere vedlikehold, spesielt i høyhastighetsapplikasjoner på grunn av økt friksjon.

Kulelager

Lav friksjonskoeffisient:Kulelagre har lavere start- og kjørefriksjon, ideelt for høyhastighetsapplikasjoner.
Kompakt design:De krever mindre plass og kan brukes i mindre mekanismer.
Allsidighet:Egnet for både radielle og aksiale (trykk)belastninger.
Lite vedlikehold:De har lengre levetid i applikasjoner med mindre aksial belastning og krever mindre hyppig vedlikehold.

Ulemper
Vektgrense:Begrenset kapasitet til å håndtere tunge radielle belastninger sammenlignet med rullelagre.
Varighet:Kan deformeres under overdreven belastning, noe som fører til redusert levetid for lagrene.
Følsomhet:Mer sårbar for feiljustering og sjokkbelastninger.

Komponent av rullelager

Inner Ring og Raceway
Den indre løpebanen er en mindre ring over akselen. Den er plassert inne i den ytre løpebanen.
På rullelagre er løpebanen flat eller konisk med en flens som holder rullene på plass.
På kulelager er et spor skåret inn i dens ytre omkrets.

Rullende elementer
Lagrene kan rotere fritt på grunn av kulene eller rullene som er festet mellom de indre og ytre løpene. Hvis de ikke var der, ville friksjon mellom rasene raskt ødelegge lageret. Kuler og ruller i lagre er produsert etter eksakte symmetriske spesifikasjoner, da et asymmetrisk rulleelement reduserer lagerets ytelse. Rulleelementer er svært avhengige av overflatekvaliteten siden det påvirker hvor jevnt de kan rotere. Friksjon genererer varme, forkorter lagerets levetid og øker lagerstøyen.

Lagerbur
Et lagerbur holder kulene eller rullene på plass mellom den indre og ytre løpebanen. Dette sikrer at kulene/rullene kan rotere fritt, men de beholder sin avstand.

Ytre Raceway
Lagre består av en ytre løpebane og en indre løpebane (ring) som huser kulene eller rullene inni.
På rullelagre er den ytre løpebanen flat, sfærisk eller konisk med en flens som holder rullene på plass.
På kulelager kuttes et spor langs den indre omkretsen av løpebanen slik at kulene holdes på plass.

Komplett lager
Når alle komponentene er satt sammen, utgjør de lageret. Rulleelementene kan være utsatt, og disse krever riktig smøring for å fungere skikkelig.

Vanlige problemer og løsninger for rullelager

Vanlige problemer knyttet til rullelager

1. Lagerstøyforurensning

Siden rullelagre brukes til å støtte høy radiell og aksial belastning, er støy- og vibrasjonsproblemer i rullelagre svært vanlige på grunn av feil prosedyrer eller andre underliggende problemer. Dette kan påvirke ytelsen og levetiden til maskinene den opererer i negativt.

2. Støy i rullelager

Den primære støykilden i rullelagre er samspillet mellom rullende sylinderelementer (f.eks. ruller, kuler), buret og lagerbanene. Overdreven støy kan indikere slitasje og friksjon og kan forverre problemet ved å forårsake større skade på lagrene og maskineriet det opererer hvis det ikke blir rettet opp umiddelbart. I tillegg er den resulterende støyen forstyrrende for arbeidsmiljøet.

3. Vibrasjon i rullelager

Vibrasjonen av rullelagre oppstår fra de dynamiske kreftene som genereres under drift som får rulleelementene til å bevege seg inne i lagrene. Vibrasjoner kan skyldes feiljustering, ubalanserte belastninger eller forurensninger. Høye vibrasjonsnivåer kan også påvirke det omkringliggende maskineriet negativt, redusere effektiviteten og forårsake skade.

4. For tidlige feil

For tidlig svikt i rullelagre refererer til uventede sammenbrudd før forventet levetid. Problemer oppstår fra en rekke faktorer som stammer fra enten selve rullelagrene eller maskineriet det ble plassert i.
Den primære kilden til for tidlig svikt i rullelagre er overdreven belastning og slitasje på lagerkomponentene under drift, spesielt komponentene som gjør at lagrene kan rotere. Dette vil føre til slitasje og overflateslitasje kan oppstå mellom indre ringer og ytre ringer, rulleelementer, løpebane og forurensninger, noe som resulterer i hyppig utskifting og økte vedlikeholdskostnader.

5. Smøringsproblemer

Smøring er viktig for å sikre optimal lagerytelse, forlenge levetiden og forhindre kostbar utstyrsstans og reparasjoner. Selv om det er en rutinemessig vedlikeholdsprosedyre, krever påføringen presisjon og passende pleie siden feil påføring kan skade maskinen alvorlig.
For eksempel vil utilstrekkelig smøring føre til at friksjonen mellom komponenter øker, dette kan også føre til utilstrekkelig beskyttelse og økt slitasje, spesielt rundt området med rulleelementer. Med økt slitasje og mer friksjon, og løpebaner vil generere mer varme, noe som fører til varmeoppbygging og redusert effektivitet av den generelle ytelsen til utstyret.

Feilsøkingstips

Smørestyring for støyreduksjon

Noen få trinn for å redusere støy i rullelagre inkluderer smørestyring. Å sikre riktig smøring i tillegg til å bruke riktig type smøremiddel er effektivt for å redusere støyen. I tillegg finnes det støydempende løsninger for de fleste typer rullelager, inkludert nålrullelager, sfæriske rullelager og sylindriske rullelager.
Å velge passende smøremiddel kan gjøres basert på faktorer som lastekapasitet, hastighet, temperatur og miljøforhold som du kan konfigurere gjennom produsentens retningslinjer. Det hjelper å etablere en tidsplan for å sikre at maskinen din også blir smurt med passende intervaller.

Bruke verktøy for akseljustering

Vibrasjoner kan bety at det er løse bevegelige deler i maskinene dine som kan føre til for tidlig feil. Sørg for at de er skikkelig strammet ved å se produsentens spesifikasjoner. I tillegg vil bruk av akseljusteringsverktøy forhindre dette problemet ytterligere ved å sikre at alle delene dine er målt og justert.

Bruksområder for rullelager

Det er vanlig å tro at rullelagre hovedsakelig brukes i industrielle applikasjoner, men dette er ikke alltid tilfelle. Rullelagre kan brukes til en rekke formål og har mange fordeler i forhold til konvensjonelle kulelagre. I denne delen vil vi utforske ulike bruksområder og anvendelser av rullelagre.
De viktigste fordelene med å bruke rullelagre inkluderer større lastekapasitet, jevnere drift, færre vedlikeholdskrav, økt levetid og forbedret total ytelse. Disse fordelene gjør dem ideelle for et bredt spekter av bransjer, inkludert landbruk, bil- og romfartsteknikk.

Her er noen vanlige bruksområder for rullelager:

Bilkomponenter som kamaksler, veivaksler og fjæringssystemer.
Landbruksutstyr som skurtreskere og traktorer.
Luftfartskomponenter som vifteblader og landingsutstyr.
Anleggsmaskiner som gravemaskiner og bulldosere.

Rullelagre er også relativt enkle å installere sammenlignet med andre typer lagre på grunn av deres selvjusterende natur som bidrar til å redusere installasjonstiden betraktelig. Dessuten krever de minimalt med smøring, noe som gjør dem kostnadseffektive også når det kommer til langsiktige vedlikeholdskostnader. Dette bidrar til hvorfor rullelagerinstallasjoner ofte kan finnes i områder hvor vibrasjoner eller ekstreme temperaturer ellers ville forårsake alvorlig skade eller svikt dersom standard kulelager ble brukt i stedet.

ofte stilte spørsmål

Spørsmål: Kan rullelagre pusses opp?

A: Ja, men det kommer an på. Det er ikke økonomisk å pusse opp små lagre. Imidlertid kan større med borediameter over 6-tommer pusses opp med økonomiske fordeler.

Spørsmål: Hvordan kan jeg sikre at jeg velger riktig rullelager for applikasjonen min?

A: Produsenter anbefaler å konsultere en lagerapplikasjonsingeniør for å maksimere ytelsen og sikre prosjektsuksess når de velger designspesifikasjoner.

Spørsmål: Hva er et kamrullelager?

A: Et kamrullelager er en type rullelager med en ytre ring som er modifisert for å inkludere styreflenser. Den brukes i kam- og følgerapplikasjoner for å støtte høye radielle belastninger.

Spørsmål: Hva er et bur med rullelager?

A: Dette er et rullelager med et bur mellom rullene for å redusere friksjon, holde rullene og holde dem jevnt fordelt. Den er designet for å tåle beskjedne radielle og aksiale belastninger.

Spørsmål: Hva er forventet levetid for et rullelager?

A: Når det gjelder forventet levetid for rullelagre, er det en rekke faktorer som kan påvirke levetiden. Rullelagre er vanligvis laget av stål eller andre materialer med lav friksjon og høy lastekapasitet, slik at de kan støtte maksimal vekt samtidig som de gir god bevegelseskontroll. Som sådan har de blitt brukt i en rekke bransjer i mange år.

Spørsmål: Krever rullelager noe spesielt vedlikehold?

A: Vedlikehold av rullelagre er en kritisk komponent i enhver operasjon som involverer dem. Det krever spesiell oppmerksomhet for å sikre at de yter optimalt og at levetiden deres er maksimert.

Spørsmål: Hva er den maksimale vekten som et rullelager kan støtte?

A: Den maksimale lastekapasiteten til et bestemt rullelager vil avhenge av flere faktorer som størrelse, design og konstruksjonsmaterialer som brukes. Generelt er imidlertid forskjellige typer rullelager i stand til å tåle ulike grader av belastning. For eksempel:

Koniske rullelager – Kan typisk håndtere opptil 1 million pund radiell belastning per lager

1. Sylindriske rullelager – Kan vanligvis håndtere opptil 500 tusen pund kombinert aksial og radiell belastning per lager

2. Sfæriske rullelager – Kan ofte håndtere opptil 2 millioner pund kombinert aksial og radiell belastning per lager

Spørsmål: Er rullelager enkle å installere?

A: Når du vurderer rullelager, er et av de viktigste spørsmålene om de er enkle å installere. Heldigvis er de det i de fleste tilfeller. Rullelagre har vanligvis en design som gjør at de enkelt kan installeres uten å kreve spesialiserte verktøy eller teknikker. Dette gjør det mulig for alle med grunnleggende kunnskap om mekaniske systemer å gjennomføre en installasjonsprosess raskt og effektivt.

Spørsmål: Er rullelagre i stand til å fungere i ekstreme temperaturer?

A: Rullelagre er en integrert del av mange mekaniske systemer. Deres evne til å operere i ekstreme temperaturer gjør dem uvurderlige på tvers av en rekke bruksområder. Fra utstyr som opererer under ørkenlignende forhold, til de som er utsatt for iskaldt klima – rullelager kan stole på for å utføre sine oppgaver med presisjon og nøyaktighet uavhengig av miljøet.

Spørsmål: Hvorfor svikter rullelagre?

A: De fleste lagerfeil oppstår på grunn av feil smøring. Smøresvikt kan oppstå hvis feil smøremiddel brukes, hvis det ikke påføres nok smøremiddel, eller hvis lageret har vært utsatt for for høye temperaturer som har fått smøremiddelet til å brytes ned.

Spørsmål: Bør rullelagre smøres?

A: Smøring er helt avgjørende for riktig drift av kule- og rullelagre. Et riktig smøremiddel vil redusere friksjonen mellom de indre glideflatene til lagerkomponentene og redusere eller forhindre metall-til-metall-kontakt mellom rulleelementene og deres løpebaner.

Spørsmål: Slites rullelagre ut?

A: I noen applikasjoner kan rullelagre lide av betydelig tap av materiale (slitasje) på grunn av mangel på smøring, tilstedeværelse av slipende partikler, korrosjon, oscillerende rotasjon og andre årsaker.

Spørsmål: Hvordan smører du rullelagre?

A: Oljens viskositet korrelerer med filmtykkelsen den kan skape, noe som er avgjørende for separasjonen av de rullende og glidende delene av et lager. Grease Lubricant: Mens noen lagerapplikasjoner bruker olje som smøremiddel, er fett det foretrukne smøremiddelet for 80 til 90 prosent av lagrene.

Spørsmål: Hva er tre årsaker til støyende rullelagre?

A: Blant de ulike årsakene til et støyende lager inkluderer produksjonsfeil, smøring, forurensning, monteringsforhold og bruk. Produksjonsfeil utgjør bare en liten del av feil i lagre, ettersom mange produsenter har bestemmelser på plass for å eliminere disse feilene.

Spørsmål: Er rullelager støyende?

A: Rullelagre er generelt mer utsatt for metall-til-metall-kontakter og har en tendens til å være mer støyende enn tapplager, der oljefilmer er mye tykkere, og kontaktene ikke forekommer så ofte.
