Hva er vinkelkontaktkulelager?
Vinkelkontaktkulelager har en kontaktvinkel som tåler betydelige aksiale belastninger i én retning samtidig som radielle belastninger. Siden en aksial komponent genereres når radiell belastning påføres, brukes disse lagrene vanligvis i par eller flerlagersett.
Fordeler med vinkelkontaktkulelager
Økt holdbarhet:Disse lagrene er designet for å tåle høye belastninger. Kulene i lageret er adskilt av et metallbur, som bidrar til å fordele belastningen jevnt og hindre at kulene kommer i kontakt med hverandre. Dette resulterer i et mer holdbart lager som tåler høyere belastninger i lengre perioder.
Redusert friksjon:Disse typer lagre har lavere friksjon enn andre typer lagre. Dette er på grunn av måten kulene er adskilt av metallburet. Buret bidrar til å redusere mengden av kontakt mellom kulene og lagerflaten, noe som reduserer friksjonen.
Forbedret effektivitet:Disse lagrene er mer effektive enn andre typer lagre fordi de har mindre friksjon. Det betyr at de krever mindre energi for å drive, noe som kan føre til besparelser både i energi og driftskostnader.
Krever mindre aksial plass:I slike arrangementer hvor det er begrenset aksial plass, kan den passe godt inn uten å bruke flere lagre.
Designet for høy stivhet:Best å brukes i de brukstilfellene der høy stivhet og presisjon er høyeste prioritet.
Typer klimakompressorlager
Enveis vinkelkontaktkulelager
Kontaktvinkel vs belastningskapasitet:Jo høyere kontaktvinkel, desto høyere aksialbelastning tåler lageret. Motsatt fører høyere kontaktvinkler til lavere radiell belastningskapasitet.
Kontaktvinkel vs hastighet:Mens en økning av kontaktvinkelen øker den aksiale belastningen som lageret kan håndtere, reduserer det også den maksimale hastigheten som lageret kan operere med.
Lastretning:Enveis vinkelkontaktkulelager kan bare håndtere aksiale belastninger i en enkelt retning.
Koste:Billigere enn et toveis vinkelkontaktkulelager.

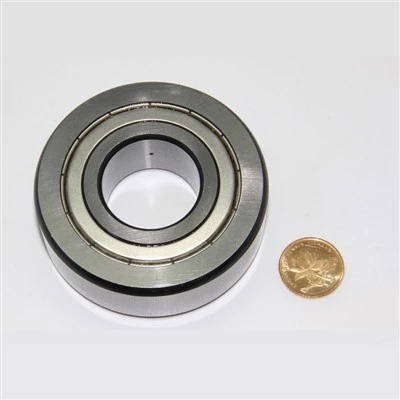

Dobbeltrads vinkelkontaktkulelager
Det dobbeltradede vinkelkontaktkulelageret ligner på to enkeltradslagre anordnet rygg-mot-rygg. I tillegg til radielle og aksiale belastninger kan de absorbere vippemomenter.
Firepunkts kontaktkulelager
Et 4-punktkontaktkulelager ligner på et enkeltrads vinkelkulelager. Den består av en ytre rase som er flankert på begge sider. Den indre rasen er også flankert på begge sider med en splitt i midten og stålkuler omringet av et bur. Flankene, eller flensene, er symmetriske, i motsetning til enkle og doble vinkelkontaktlager.
Vinkelkontaktlager brukes ofte i girkasser, pumper, elektriske motorer og clutcher og andre høyhastighetsapplikasjoner. Lagre med større kontaktvinkler kan støtte større aksiale belastninger, og kontaktvinkelen overstiger vanligvis ikke ca. 40 grader.
Ytre og indre ringer:Den indre ringen passer over akselen som lageret kobles til. Den ytre ringen er lagerets ytre. Den inneholder og beskytter lagerets komponenter.
Raceways:Vinkelkontaktlager har indre og ytre løpebaner. Den ytre løpebanen er asymmetrisk for å danne den skrånende kontaktvinkelen.
Baller:De rullende elementene er sfæriske. De beveger seg langs løpebanene for å redusere friksjonen i lageret.
Bur:Buret er en separator i løpebanen for å holde ballene jevnt fordelt.
Prosess for vinkelkontaktkulelager
Enrads vinkelkontaktkulelager monteringsposisjoner
Enradslageret må forspennes i kontaktvinkelens retning, da det kun tåler aksialbelastninger i den retningen. To enkeltrads lagre kan monteres i rygg-mot-rygg, ansikt-til-ansikt eller tandem-arrangement:
Rygg mot rygg:Bak-mot-rygg-monterte vinkelkulelager (Figur 3 merket A), den vanligste fjellmetoden, kan romme både radielle og aksiale belastninger i alle retninger. Avstanden mellom lagersenteret og lastepunktet (Figur 3 merket D) er større enn andre monteringsmetoder. Derfor kan rygg-til-rygg monteringsstilen håndtere store momentane og vekslende radielle belastningskrefter.
Ansikt til ansikt:Forside-til-ansikt-monterte vinkelkulelager (Figur 3 merket B) kan håndtere radielle og aksiale belastninger i begge retninger. På grunn av den mindre avstanden mellom lagersenter og lastepunkt, er kapasiteten til momentan og vekslende radiell kraft lavere. Ansikt-til-ansikt-arrangement kan håndtere mer feiljustering enn rygg-til-rygg-arrangement.
Tandem:Et tandemfeste (Figur 3 merket C) kan romme enveis aksiale belastninger og radielle belastninger. Fordi begge lagrene mottar belastningene på aksen, kan de håndtere store aksiale belastninger.
Hvordan vedlikeholde vinkelkontaktkulelager
Når lageret går i en viss periode (eller garantiperiode), fjern alle lagrene;
Bruk diesel eller parafin for å bløtlegge og rengjøre lageret. Hvis det er tekniske forhold, kan tetningsdekselet åpnes for rengjøring;
Tørk rengjøringsoljen etter rengjøring, og kontroller om utseendet er skadet;
Bruk en trestang med en diameter på ca. 150 mm og en indre diameter som et vinkelkontaktkulelager (et hult rør er bedre), og lageret er festet i den ene enden;
Roter lageret raskt for hånd, og legg samtidig den andre enden av trepinnen (trerør) på øret eller mikrofonen til lydforsterkeren, for å lytte til støyen fra lagerrotasjon;
Etter å ha festet lageret, flytt trestangen horisontalt for å sjekke om lageret er slitt eller løst;
FAG-lagre med alvorlig løshet, overdreven rotasjonsstøy og alvorlige defekter bør elimineres og erstattes med samme modell;
Ta en passende mengde smørefett (helst gul tørr olje) og smelt den med en langsom flamme (ikke overoppheting), og dypp det testede lageret i tønnen slik at det ikke blir bobleoverløp. Fjern lageret fra smøreoljen før avkjøling, mengden gjenværende smøreolje er liten. Etter at smøreoljen er avkjølt, fjernes vinkelkontaktkulelageret, og det er en stor mengde fett igjen. Bestem mengden fett som gjenstår når det er nødvendig.
Tørk av fettet på utsiden av lageret med en myk klut eller toalettpapir, installer festeanordningen til lageret på trinsen, og vedlikeholdsarbeidet er over.
Et vinkelkontaktlager har en indre og ytre løpebane og sfæriske rullende elementer som ruller mellom løpebanene. Som vist i figur 2, vipper løpebanene mot aksial retning, slik at kontaktvinkelen mellom kulene og løpebanene er skråstilt. Dette gjør at vinkelkontaktlager kan håndtere aksiale og radielle belastninger samtidig.
Typiske vinkelkontaktlagre er konstruert for å ha en kontaktvinkel på 15 grader til 25 grader mellom løpebanen og rullende elementer. Jo høyere kontaktvinkel, jo høyere aksialbelastning kan lageret støtte.
Vinkelkontaktlager kan bare støtte aksialbelastninger i én retning. Derfor er det vanlig praksis å bruke et par av disse lagrene montert ved siden av hverandre med løpebanene vipper i motsatte retninger. Et alternativ er å bruke en toveis vinkelkontaktventil, som i hovedsak er to lagre sammenføyet.
Hvordan velge klimakompressorlager
Akseldiameter:Diameteren på akselen vil bestemme den nødvendige indre diameteren til lageret.
Lagerets ytre diameter:Finn ut om lagerets ytre diameter er egnet for plassen der lageret skal installeres.
Retning:Vinkelkontaktlager kan være enkelt- eller dobbeltrettet avhengig av applikasjonens belastningskrav.
Tetningstype: Skal lageret være åpent, skjermet eller forseglet?
A: Åpne:Åpne lagre har ingen beskyttelse mot miljøet, men de har også den laveste friksjonskoeffisienten. Disse er best for rene miljøer.
B: Skjermet:Skjermede lagre har en viss beskyttelse mot forurensninger i miljøet, men har lavere makshastighetskrav enn åpne lagre.
C: Forseglet:Forseglede vinkelkontaktlager har fullstendig beskyttelse mot miljøet, men har den laveste makshastigheten. Dessuten er de vanskelige å vedlikeholde, noe som betyr at en bruker sannsynligvis vil erstatte et forseglet lager i stedet for å prøve å reparere det.
Sammenligningsskjema for kulelager
|
Kulelagertype |
Deep Groove |
Vinkelkontakt |
|
Fordeler |
* Kan akseptere aksial belastning i begge retninger |
* Støtter høye driftshastigheter |
|
Bruk Når |
* Maskinplass er ikke tilgjengelig for matchede lagersett |
* Høy driftshastighet kreves |
|
applikasjoner |
* Medisinsk industri |
* Trebearbeidingsspindler |
Hva er indre lagerklaring?
I et nøtteskall er indre lagerspill bevegelsesfriheten til de to ringene i lageret. Det er avstanden den ene ringen kan bevege seg over i forhold til den andre. Denne klaringen kan måles for et lager som ennå ikke er installert ved å flytte ringene i motsatt retning.
Fordi ringene har slark i to retninger, er det også to typer lagerspill:
Radialt lagerspill, målt vinkelrett på senteraksen
Aksialt lagerspill, målt langs senteraksen
Med både radial- og aksiallagerslør måler vi den totale avstanden til sløret i aksen: fra den ene ytterposisjonen til den andre ytterposisjonen. Lageret er ikke belastet under denne målingen.
Viktig:For en realistisk verdi av den interne lagerklaringen, må du belaste lageret. Det er en forskjell mellom den målte verdien før belastning (den geometriske lagerklaringen) og den faktiske verdien av lagerklaringen i drift (den teoretiske lagerklaringen).
Så snart maskinen går og lageret er belastet, kan de indre ringene strekkes og de ytre ringene presses sammen. Dette resulterer i elastisk deformasjon, eller elastisk deformasjon. Dette påvirker det indre lagerspillet.
I tillegg kan termisk ekspansjon også påvirke den indre lagerklaringen. Størrelsen på lagerspillet avtar med disse deformasjonene.
Tidligere indikerte vi at den indre lagerklaringen betyr det samme som bevegelsesfriheten til lagerringene. Det er imidlertid flere faktorer som påvirker denne bevegelsesfriheten.
Monteringen av den indre ringen: Ringen er alltid litt mindre enn sin akse. Derfor vil den indre ringen utvide seg i drift og den ytre ringen vil trekke seg sammen.
Montering av den ytre ringen: Hvis den ytre ringen bærer en statisk belastning (og den indre ringen roterer), genereres en trykkkraft på den indre ringen. Den ytre ringen trykker enten på den indre ringen eller den "frie plassen". Hvis den indre ringen derimot bærer en statisk belastning (og den ytre ringen roterer), oppstår samme effekt som når den indre ringen har en kompresjonspasning: den indre ringen utvider seg og den ytre ringen trekker seg sammen.
Temperaturforskjellen mellom indre og ytre ring: Når lageret er belastet, skjer det alltid en temperaturøkning gjennom hele lageret. Temperaturen på rulleelementene endres også. Denne temperaturendringen er svært vanskelig å vurdere og måle. Derfor antas det at rulleelementene får samme temperatur som den indre ringen. Disse temperaturforskjellene påvirker utvidelsen av ringene.
